一、方案背景

      現今光纖傳輸早已成為運營商長距離傳輸的主流選擇，運營商及增值業務服務商在實施網絡監控、協議分析、信息收集時，一般通過鏡像、復制等方法保證在不影響原有鏈路傳輸的情況下合理地采集流量。但鏡像、復制主要存在以下困難：

     ·  必須要交換機或者路由器支持鏡像或者復制。

     ·  占用了交換機或者路由器的業務接口，變相增加了成本。

     ·  鏡像和復制需要專業人員輸入特定的命令來實現。

     ·  如果將多個接口的數據通過鏡像或者復制，無法區分鏡像后數據的上下行屬性。

     ·  鏡像和復制都是在有源的設備上實現，因此必須要保證設備的高可靠性。

      鑒于以上原因，目前業內對于鏈路的鏡像和復制基本都采用分光的方式來解決：

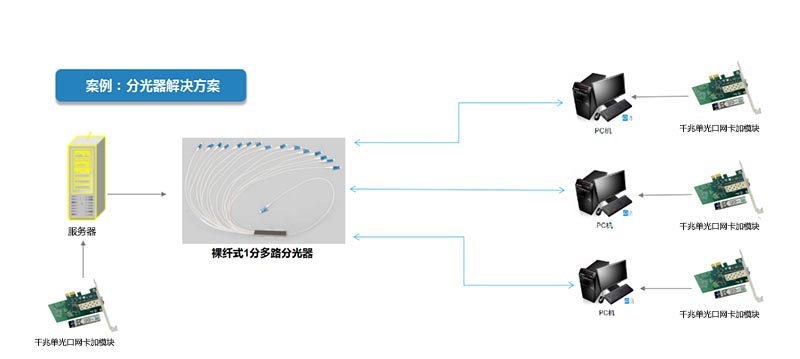

      二、方案介紹

      三、方案價值點

      分光器一般都屬于無源設備，又稱光分路器，它們不需要外部能量，只要有輸入光即可，可靠性更高,安裝和操作簡單，非專業人士即可獨立完成,通過分光，可明確線路的上下行,從而降低成本。

      四、相關產品

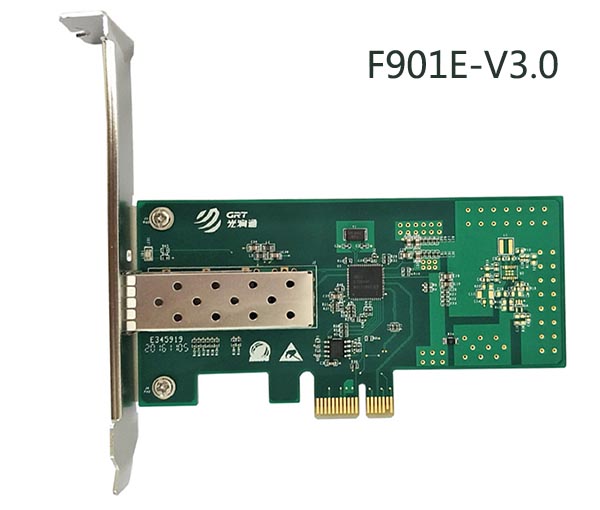

      北京光潤通科技發展有限公司所生產的 F901E 系類以太網適配器產品是基于 Intel公司的 I210 以太網控制研發的單端口光纖以太網適配器。此產品應用于服務器和高端設備。該適配卡設計用于并且對性能進行了優化，使系統 I/O 不再是高端網絡應用的瓶頸。該適配卡能夠通過捆綁組實現容錯，來自故障端口的通信將被路由至同組中其他成員。該適配卡具有集成的硬件加速功能，能夠執行 TCP/UDP /IP 校驗和分載及 TCP 分段任務。主機處理技術可分載加速器，釋放 CPU 資源，以處理其他應用程序。該適配卡是部署多個網絡以及在高性能服務器上部署關鍵網絡應用和環境的理想解決方案。

      光通信時代的分光器是組建EPON網絡的一個組件，是一個連接OLT和ONU的無源設備，它的功能是分發下行數據，并集中上行數據。分光器帶有一個上行光接口，若干下行光接口。從上行光接口過來的光信號被分配到所有的下行光接口傳輸出去，從下行光接口過來的光信號被分配到唯一的上行光接口傳輸出去。各個下行光接口出來的光信號強度可以相同，也可以不同。

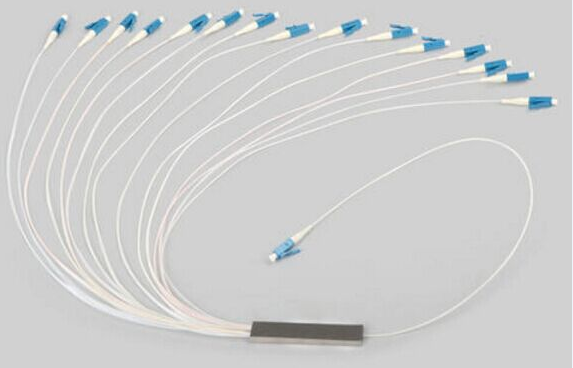

      從技術層面講,光分路器主要有兩種:熱熔拉錐型(FBT)和 PLC 平面波導型。一般來講1X2和1X4可以使用熱熔拉錐型, 1X4及以上建議采用PLC平面波導型, PLC型分光器采用半導體工藝技術, 分光一致性好, 通道均勻性好, PON 是建設的首選。

      北京光潤通科技公司千兆、萬兆全系列分光器可在不影響原有鏈路數據的傳輸下，完全復制一份或多份數據交給下游設備，保證了數據采集的穩定性和可靠性。采用光潤通全系列分光器可以解決大多數應用場合的數據鏡像及采集。

      分光器在對正常鏈路進行分光的時候，將光信號強度、光功率按照對應的比例分配到多條分光后的鏈路。運營商通常采用一分二分光器的比例主要是5:5、7:3和8:2，一分三分光器的比例主要是7：1.5:1.5和8:1:1；一分四分光器的比例主要是7:1:1:1，通常采用分光器監控鏈路流量的光網絡如下圖所示。來自互聯網的多路光纖數據，經GRT分光器分光后，一部分數據被送往路由器(或者交換機)，另一部分數據經鏈路聚合設備，發往數據分析服務器。用于鏈路數據的監控與分析。

      五、客戶評價

      客戶使用此方案有效解決了主干線路分流的問題，經過長期應用檢驗了產品的穩定性和方案的有效性，對產品和方案很滿意，在后續的電信項目方案中進行了大量的普及應用。
